YBZE、YBZSE系列起重用隔爆型電磁制動三相異步電

時間：2021-08-08 來源：起重機廠家 瀏覽次數：457

起重用隔爆型電磁制動三相異步電動機介紹：
YBZE、YBZSE系列起重用隔爆型電磁制動三相異步電動機（簡稱電動機）主要用于各種型式的防爆起重機械 QB型防爆橋式起重機的電力驅動。具有較大的過載能力和較高的機械強度，因此它特別適用于那些短時或斷續運轉、頻繁起動、制動的設備。YBZE、YBZSE系列防爆電動機設有盤式制動器，使防爆電機具有良好的制動效果。

起重用隔爆型電磁制動三相異步電動機防爆級別：
LB型防爆電動單梁起重機防爆電動機的防爆性能符合GB3836.2-2000爆炸性氣體環境用電器設備第2部分隔爆型“d”的規定，制成隔爆型，防爆標記分別為Exdll BT4和Exdll CT4兩種。適用于傳爆能力不高于IIB或IIC級，引爆溫度組別為T1~T4組的可燃性氣體或蒸氣與空氣形成的爆炸性混合物的場所。

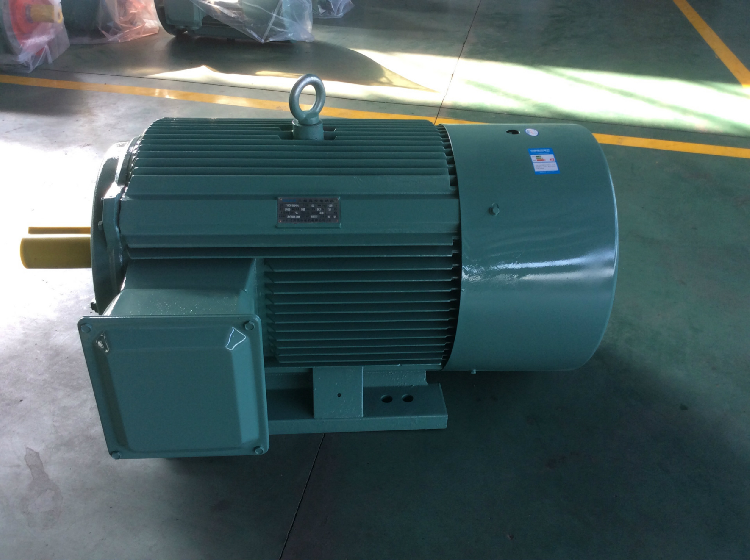

YBZE、YBZSE系列起重用隔爆型電磁制動三相異步電動機圖片

起重用隔爆型電磁制動三相異步電動機規格型號：
1、防爆電動機型號：YBZE、YBZSE系列；
2、YBZE系列起重用隔爆型電動機的基礎上可派生YBZPE系列起重機及冶金用隔爆型電磁制動變頻調速三相異步電動機。

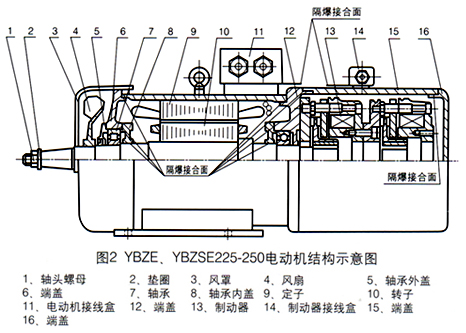

起重用隔爆型電磁制動三相異步電動機結構圖：
起重用隔爆型電磁制動三相異步電動機外形尺寸圖

起重用隔爆型電磁制動三相異步電動機技術參數：
1、防爆電動機防護等級：電動機外殼防護等級為IP44,根據需要也可制成IP54，接線盒的防護等級為IP54。
2、防爆電動機的冷卻方法：112~132機座號為IC410；160~250機座號為IC411。
3、防爆電動機絕緣等級為F級與H級兩種，F級絕緣電機適用于環境空氣溫度不超過40℃的場所，H級絕緣電機適用于環境空氣溫度不超過60℃的場所。
4、防爆電動機適用于下列工作環境：HB型防爆電動葫蘆
a、環境空氣溫度：一般環境為-15℃~40℃，冶金環境不超過60℃；
b、海拔不超過1000m；
c、額定頻率為50Hz或60Hz；
d、額定電壓為380V或440V；
e、頻繁地起動、制動（電氣或機械的）及逆轉；
f、環境空氣濕度不大于90%（當25℃時）。

起重用隔爆型電磁制動三相異步電動機工作方式：
1、電動機適用于斷續周期性負荷，根據負荷的不同性質電動機的工作制分為S2、S3、S4、S5四種類型，基準工作制：單速時為S3 40%，雙速時、高速為S3 25%；低速為S3 15%（即S3工作制，負載持續率分別為40%、25%、15%，每個工作周期為10min）。
2、電動機的主要技術數據。LB型5噸防爆天車
2.2、電動機在基準工作制時的額定功率、轉子轉動慣量（Jm）、靜態制動力矩（YBZ、YBZS電動機無靜態制動力矩）與機座號的對應關系符合表2的規定。
2.3、電動機在額定電壓、基準工作制時，最大轉矩及堵轉轉矩對額定轉矩之比的保證值不小于表3-1（單速）和表3-2（雙速）的規定。
3、該系列電動機有單、雙速兩種，雙速電動機為雙繞組雙速鼠籠型電機，YBZE、YBZSE系列電動機內，200~250機座號電動機和制動器各設一個接線盒。
3.1、YBZE、YBZSE電動機制動器的選用：電動機制動一般選用國產DCZ系列彈簧壓力失電制動器，根據用戶要求也可選用德國倫茨公司的BFK458系列彈簧壓力電磁安全制動器，這兩種制動器的結構形式、安裝方式完全相同。
3.2、制動器選用六極半波整流器，輸入電壓為交流380V，由起重機控制部分供電。
