BZD型定柱式旋臂起重機立柱式旋臂吊

時間：2021-08-14 來源：起重機廠家 瀏覽次數：245

立柱式旋臂吊介紹：
BZD型定柱式旋臂起重機，定柱式旋臂起重機（又稱：柱式懸臂起重機，立柱式懸臂起重機，立柱式懸臂吊，立柱式旋臂吊，定柱式旋臂吊，定柱式懸臂吊）是為適應現代化生產而制作的新一代輕型吊裝設備。BZD型定柱式旋臂起重機是參照德國引進設備研制的新起重機產品。

立柱式旋臂吊適用范圍：
BZD型定柱式旋臂起重機根據用戶需要設計的專用起重設備。BZD型立柱式旋臂起重機具有結構新穎、合理、簡單、操作使用方便、回轉靈活、作業空間大等優點，是節能高效的物料吊運裝備?？蓮V泛利用于廠礦、車間的生產線、裝配線和機床的上下活及倉庫、碼頭等場合的重物吊運。

立柱式旋臂吊規格型號：
1、型號：BZD；
2、起重量：250kg、500kg、1000kg、2000kg、3000kg、5000kg；

立柱式旋臂吊組成原理：
定柱式旋臂起重機由立柱裝置、回轉裝置、旋臂裝置及環鏈電動葫蘆等組成，BZD型1T-4M懸臂吊起重機主要包括上立柱、下立柱、主梁、主梁拉桿、起升機構（環鏈電動葫蘆）、回轉機構、電氣系統、爬梯及檢修平臺。立柱下端固定于混泥土基礎上，旋臂回轉，可根據用戶需求進行回轉?；剞D部分分為手動回轉和電動回轉。環鏈電動葫蘆安裝在旋臂軌道上，用于起吊重物。

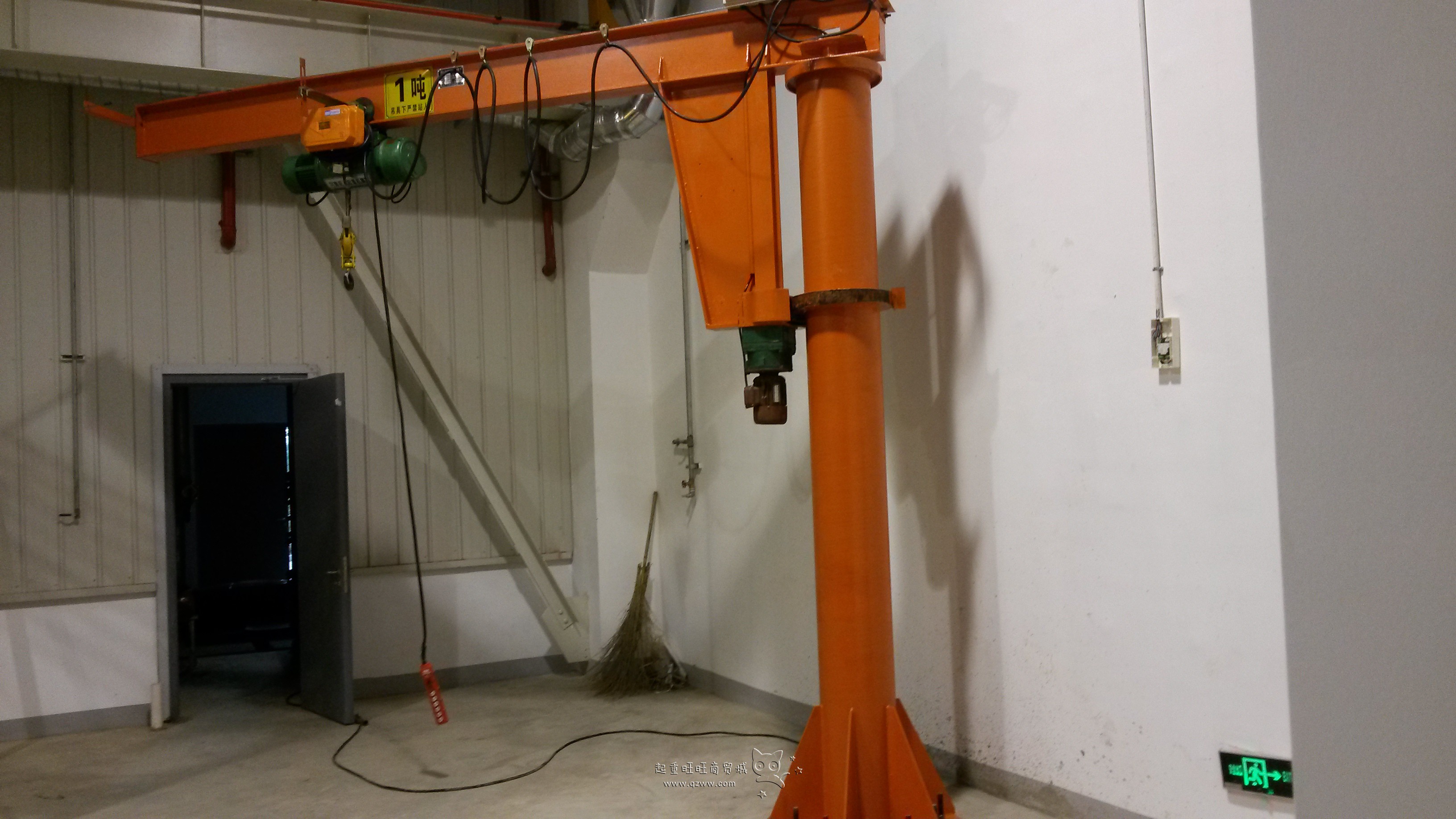

立柱式旋臂吊圖片

立柱式旋臂吊性能參數：
1、起升高度：最大可達10m；
2、旋臂長度：2——10m；
3、小車運行方式：手動運行或電動運行；
4、回轉方式：電動回轉；
5、回轉角度：最大360度（無限回轉）；
6、所配葫蘆：電動葫蘆，電動環鏈葫蘆；

立柱式旋臂吊優點特點：
定柱式旋臂起重機配合了MD型快慢速電動葫蘆尤其適用于短距離，使用頻繁，密集性吊運作業，具有高效、節能、省事、占地面積小，易于操作與維修等特點。CD1型鋼絲繩電動葫蘆有起升和在橫梁上往返運行的功能，旋臂梁可由回轉裝置上的的減速機帶動滾輪進行回轉運動，電器控制箱安裝在環鏈葫蘆上。BZD系列立柱式旋臂吊通過手電門按鈕實現。手電門有八個按鈕，分別控制快升、快降、慢升、慢降、左右回轉及葫蘆小車的水平前后行走。

立柱式旋臂吊技術參數：

項目	型號/單位	BZD0.25	BZD0. 5	BZD1	BZD2		BZD3	BZD5
額定起重量	T	0.25	0.5	1	2		3	5
最小回轉半徑R1	mm	900	900	900	1000		1000	1400
最大回轉半徑R2	mm	4000			4000		4000	4000
提升高度H2	mm	3000
外形高度H1	mm	4100	4130	4200	4330		4650	4095
外形寬度L	mm	4550	4600	4650	4700		4800	6000
環鏈電動葫蘆提升速度	m/min	6.3	4	2	2		1
鋼絲繩電動葫蘆提升速度	m/min	8
水平運行速度	m/min	20
回轉角度		180° 270° 345° 360° (手動、電動)
重量	Kg	950	1100	1790		1800	2400	3400
