2噸單梁起重機技術參數LDA2噸行車外形尺寸結構圖

時間：2021-09-27 來源：起重機廠家 瀏覽次數：1279

LDA型2噸單梁起重機技術參數表包含操縱形式，工作制度，車輪直徑，跨度，起升高度等。LDA型單梁行車結構圖外形結構圖。LDA2噸行車外形尺寸 h1、B、W、I1、I2、h、H1。

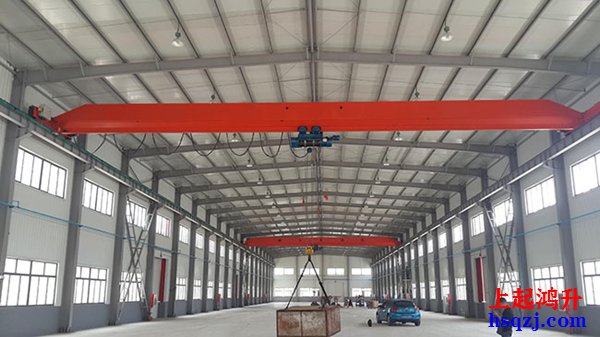

LDA型2噸單梁起重機圖片

LDA型2噸單梁起重機技術參數表，LDA型2噸行車外形尺寸圖，LDA型行車外形結構圖。單梁起重機噸位起重量、起降高度、運行機構、車輪直徑、電動機、減速機、驅動裝置、運行速度、工作級別、跨度、自重、最大輪壓、功率、大車運行速度、起升速度、運行電機功率、主要尺寸等詳細參數。

2噸單梁起重機技術參數表：

起重量			t		2噸行車
操縱形式					地面操縱				操作室操縱
運行機構	運動速度		m/min		20m/min	30m/min		45m/min	45m/min	60m/min	75m/min
	減速比				58．78	39．38		26．36	26．36	19．37
	電機型號				ZDY21-4				ZDR12-4
	功率			kW	2*0.8kW					2*1.5kW
	轉速			r/min	1380r/min
起升機構	電動葫蘆型號				CDI型電動葫蘆				MDI型電動葫蘆
	起升速度			m/min	8m/min				8/0.8m/min
	運行長度			m	6米、9米、12米、18米、24米、30米
	運行速度			m/min	20m/min，30m/min
	電機型號				錐形鼠籠形
工作制度					A3-A5
電源					三相50HZ 380V
車輪直徑				mm	220mm
常用軌道				kg/m	18kg/m，24kg/m
起重量				t	2噸單梁行車
跨度S				m	7.5-11噸	11.5-12噸	12.5-14噸		14.5-17噸	19.5噸	22.5噸
總重		地操		t	1.78-2.10噸	2.21-2.26噸	2.35-2.50噸		2.63-2.91噸	3.85噸	4.67噸
		室操		t	2.18-2.50噸	2.61-2.66噸	2.75-2.90噸		3.03-3.31噸	4.25噸	5.07噸
輪壓		地操		t	1.64-1.72噸	1.75-1.76噸	1.79-1.83噸		1.87-1.93噸	2.18噸	2.38噸
		室操			1.94-2.02噸	2.05-2.06噸	2.09-2.13噸		2.17-2.23噸	2.48噸	2.68噸
基本尺寸		h1		mm	550mm	595mm			700mm	800mm	900mm
		B			2500mm		3000mm			3000mm
		K			2000mm		2500mm			3000mm
		L1			871.5mm
		L2			1292.5mm
		H			1100mm	1105mm			1110mm	1115mm	1120mm
		H1			490mm				580mm	660mm	785mm

備注：2噸單梁起重機技術參數表提供參數為設計值，制造值+5%，如有修改，恕不另行通知。

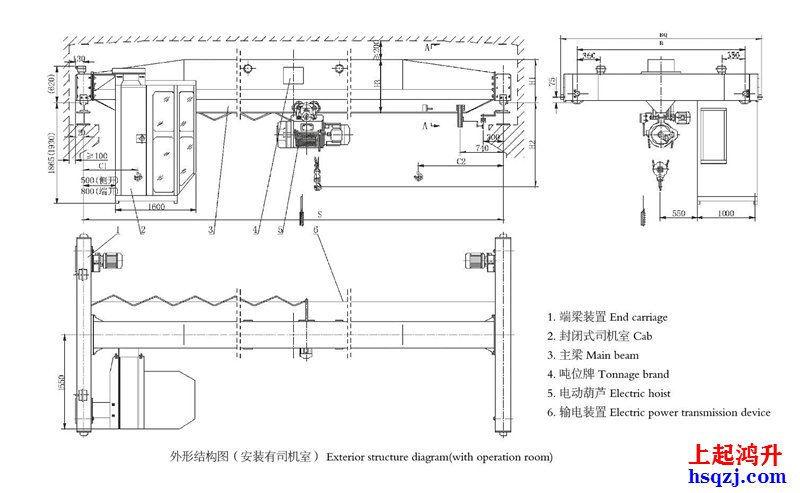

LDA型2噸行車外形結構圖

2噸行車是單梁起重機中常用的小噸位行車，行車跨度盡可能不超過30米，單梁行車起吊高度可以根據客戶要求定做，以上就是為大家介紹的2噸單梁行車主要技術參數表、外形尺寸圖及外形結構圖。
