5噸冶金行車技術參數5噸單梁冶金起重機外形尺寸
時間：2021-09-27來源：冶金起重機廠家瀏覽次數：1299
LDY型5噸冶金行車技術參數，LDY型5噸單梁冶金起重機外形尺寸圖，LDY型冶金單梁起重機介紹一下數據運行結構、運行速度、電動機、型號、功率、起升結構、運行結構、起升速度、起升高度、運動速度、工作制度、電源、車輪直徑、行車軌道面寬。
LDY型冶金行車圖片
5噸冶金行車技術參數表：
LDY型5噸單梁冶金起重機圖片
5噸單梁冶金起重機外形尺寸圖：
備注：5噸冶金行車技術參數表提供參數為設計值，制造值+5%，如有修改，恕不另行通知。

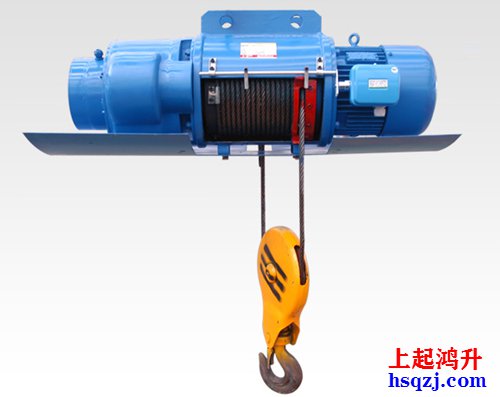

HY型冶金電動葫蘆
LDY型冶金行車圖片
| 大車運行結構 | 運行速度(m/min) | 20m/min | 30m/min | |
| 速比 | 58.95 | 39.42 | ||
| 電動機 | 型號 | 錐形鼠籠 | ||
| 功率(kw) | 0.8x2kw、1.5x2kw | |||
| 轉速(r/min) | 1380r/min | |||
|
吊鉤起升結構 小車運行結構 |
電動葫蘆形式 | YH型電動葫蘆 | ||
| 起升速度(m/min) | 8m/min(7m/min) | |||
| 起升高度H(m) | 9米、12米、15米、18米、20米 | |||
| 運動速度(m/min) | 20m/min | |||
| 電動機 | 錐形鼠籠型 | |||
| 工作制度 | A3 中級 JE=20% | |||
| 電源 | 380V 50HZ | |||
| 車輪直徑 | 270mm 400mm | |||
| 單梁起重機軌道面寬 |
37mm-70mm |
|||
LDY型5噸單梁冶金起重機圖片
| 噸位(t) | 跨度(m) |
整車總量(t) 地操 |
最大 輪壓(kN) |
最小 輪壓(kN) |
踏面至主梁 頂H1 |
踏面至鉤 中心H2 |
主梁 總高H3 |
端梁 輪距W |
端梁 總長B |
吊鉤 左極限C1 |
吊鉤 |
| 5噸單梁冶金起重機 | 7.5噸 | 2.65噸 | 30.4 | 5.2 |
660 mm |
1730 mm |
800 mm |
2500 mm |
3000 mm |
841 mm |
1310 mm |
| 8米 | 2.72噸 | 30.8 | 5.3 | ||||||||
| 8.5米 | 2.79噸 | 31.1 | 5.5 | ||||||||
| 9米 | 2.86噸 | 31.5 | 5.6 | ||||||||
| 9.5米 | 2.94噸 | 31.8 | 5.8 | ||||||||
| 10米 | 3.01噸 | 32.1 | 5.9 | ||||||||
| 10.5米 | 3.08噸 | 32.4 | 6.1 | ||||||||
| 11米 | 3.15噸 | 32.7 | 6.2 | ||||||||
| 11.5米 | 3.33噸 | 33.2 | 6.7 |
745 mm |
1745 mm |
900 mm |
|||||
| 12米 | 3.41噸 | 33.5 | 6.9 | ||||||||
| 12.5米 | 3.49噸 | 33.8 | 7.0 | ||||||||
| 13米 | 3.56噸 | 34.0 | 7.2 | ||||||||
| 13.5米 | 3.64噸 | 34.3 | 7.4 | ||||||||
| 14米 | 3.71噸 | 34.5 | 7.6 | ||||||||
| 14.5米 | 4.19噸 | 35.8 | 8.7 |
820 mm |
1770 mm |
1000 mm |
|||||
| 15米 | 4.28噸 | 36.1 | 9.0 | ||||||||
| 15.5米 | 4.36噸 | 36.3 | 9.2 | ||||||||
| 16米 | 4.45噸 | 36.6 | 9.4 | ||||||||
| 16.5米 | 4.54噸 | 36.9 | 9.6 | ||||||||
| 17米 | 4.63噸 | 37.1 | 9.8 | ||||||||
| 17.5米 | 4.87噸 | 37.8 | 10.4 |
875 mm |
1815 mm |
1100 mm |
|||||
| 18米 | 4.96噸 | 38.1 | 10.6 | ||||||||
| 18.5米 | 5.06噸 | 38.3 | 10.9 | ||||||||
| 19米 | 5.15噸 | 38.6 | 11.1 | ||||||||
| 19.5米 | 5.24噸 | 38.9 | 11.3 | ||||||||
| 20米 | 6.63噸 | 42.3 | 14.8 |
925 mm |
1865 mm |
1200 mm |
3000 mm |
3500 mm |
|||
| 20.5米 | 6.74噸 | 42.7 |
15.1 |
||||||||
| 21米 | 6.86噸 | 43.0 | 15.3 | ||||||||
| 21.5米 | 6.98噸 | 43.3 | 15.6 | ||||||||
| 22米 | 7.10噸 | 43.6 | 15.9 | ||||||||
| 22.5米 | 7.22噸 | 44.0 | 16.2 | ||||||||
