MG型10t雙主梁吊鉤門式起重機參數MG型10噸通用門式起重機尺寸

時間：2024-01-18 來源：起重機廠家 瀏覽次數：1

10噸通用門式起重機參數尺寸

MG型10t雙主梁吊鉤門式起重機主要技術參數，10噸通用門式起重機主要外形尺寸，MG型10t雙主梁通用門式起重機技術參數表，MG型10t雙主梁吊鉤門式起重機外形尺寸表，10噸雙梁門式起重機主要技術參數及尺寸

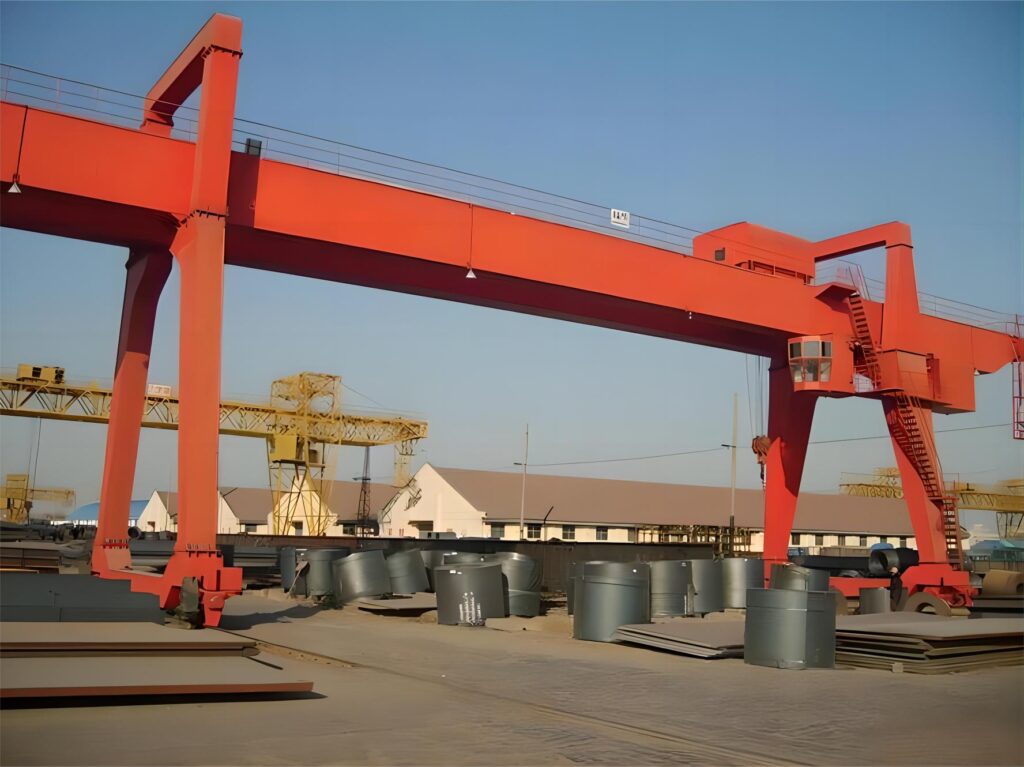

10噸通用門式起重機圖片

10噸通用門式起重機介紹

MG型雙梁吊鉤門式起重機屬雙主梁通用門式起重機，也稱10噸雙梁龍門吊，由橋架、大車運行機構、小車、電氣設備等部分構成。10t門式起重機是按照GB/T14406-1993《通用門式起重機》設計制造，起重量20t，工作環境為－20～＋40℃，工作級別A5、A6兩種。

10噸通用門式起重機技術參數

MG型雙梁吊鉤門式起重機規格：10T/5T等；
跨度：13M、15M、17M、18M、19M、20M、22M、23M、30M等；
起升高度：6M、9M、12M、16M、24M、30M等；
還可根據用戶使用需求非標設計定做定制起重機。

10噸通用門式起重機結構圖

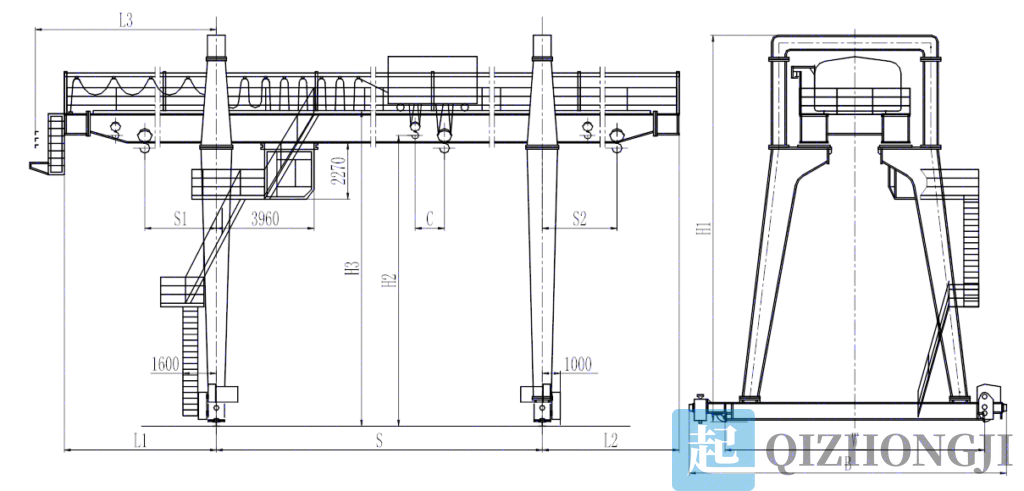

50噸通用門式起重機結構圖

10噸通用門式起重機外形尺寸表

起重量Cap(t)			10t
工作制度Duty			A5
跨度Span(m)			18	22	26	30
最大起升高度 Max.Lifting Height		主鉤	工Un
		副鉤
速度(m/min) Speed	起升Hoisting	主鉤	8.52
		副鉤
	小車運行Traversing		42.7
	大車運行Traversing		37.8
電動機型號 Motor	起升Hoisting	主鉤	YZR180L-6/15
		副鉤
	小車運行Traversing		YZR132M1-6/2.2
	大車運行Traversing		YZR160M2-6/2X7.5		YZR160L-/2X11
主要尺寸 Main Dimension		S1	5000	6000	7000	8000
		S2	5000	6000	7000	8000
		C
		L	32000	38000	45000	51000
		L1	7000	8000	9500	10500
		L2	7000	8000	9500	10500
		L3	6403	7403	8403	9403
		H1	13694	13814	13964	14120
		H2	10245	10445	10575	10741
		H3	11295	11495	11625	11791
		W	8000
		B	9712
重量weight	小車重量Trolley rignt		3.4
	起重機總重Total wigh		49.9	54.7	66.5	73.94
最大輪壓(KN) Max.Wheel loading			220	236	263	280
薦用鋼軌(Kg/m） Rail Recommended			38,43,50
電源Power Supply			3AC 380V 50HZ

備注：如您需要更詳細的MG型雙梁門式起重機的技術參數，歡迎隨時與我們聯系索要更詳細的技術參數。
