32/5噸雙梁電磁橋式起重機技術參數32噸雙梁電磁起重機參數

時間：2024-01-17 來源：起重機廠家 瀏覽次數：1

32/5噸雙梁電磁橋式起重機是指起重量為32/5噸的電磁橋式起重機，雙梁電磁起重機是雙主梁結構，保證了起重機的平穩運行。32/5噸電磁橋式起重機有兩套起升機構，可以主鉤掛電磁吸盤，也可以副鉤掛電磁吸盤。起重機的額定起重量包含電磁吸盤自重。我廠小編為大家分享下32/5噸雙梁電磁橋式起重機技術參數。

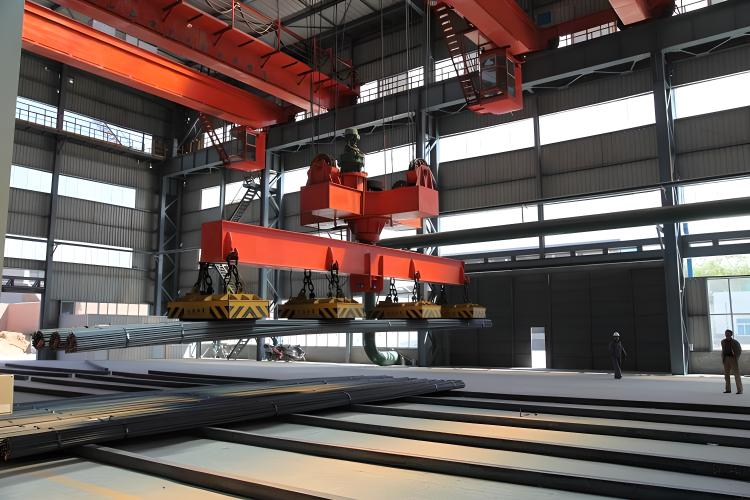

32/5噸雙梁電磁橋式起重機

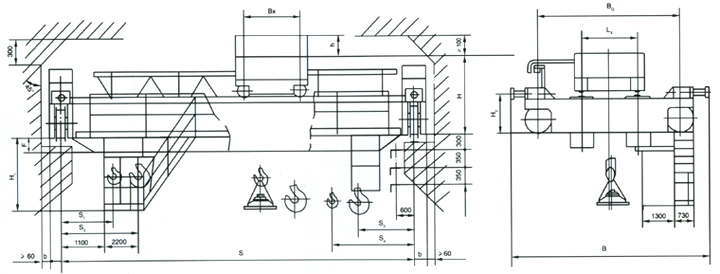

32/5噸電磁橋式起重機結構圖：

32/5噸電磁橋式起重機結構圖

32/5噸雙梁電磁橋式起重機技術參數：

起重量 Lifting Weight			t	32/5（主鉤電磁）Main Magnet							32/5（副鉤電磁）Secondary Magnet
跨度 Span m				13.5	16.5	19.5	22.5	25.5	28.5	31.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
最大起升高度Max Lifting Height			m	16/20							16/18
工作級別 Working class				A6
速度 Speed	起升 Lift	主鉤Primarg hook	m/min	12.2							9.5
		副鉤secondary.Hook		19.5							20
	小車運行 handcar travel			42.8
	大車運行 crat travel			101.4		101.8		85.8			101.4		101.8		85.8
電機 Motor	起升 Lift	主鉤Primarg hook	Type/ kw	YZR315S-8/75							YZR280M-8/55
		副鉤secondary.Hook		YZR180L-6Z/17							YZR200L-6/22
	小車運行 handcar travel			YZR160M₁-6/5.5
	大車運行 crat travel			YZR160L-6/11×2				YZR180L-6/11×2			YZR160L-6/11×2				YZR180L-8/11×2
主要尺寸（mm） Main Size			B	6640		6690		6990			6640		6690		6990
			B_Q	4560		4700		5000			4650		4700		5000
			B_X	3150
			b	260		300					260		300
			L_X	2500
			H	2341		2471					2341		2471
			H₁	2586	2616	2646	2796	2946	3096	3196	2586	2616	2646	2796	2946	3096	3196
			H₂	880		1010					880		1010
			S₁	1250
			S₂	1700
			S₃	2670
			S₄	3120
			F	96	246	266	416	566	716	816	96	246	266	416	566	716	816
			h	820
重量 Weight	小車 Handcart		t	11.254
	總重量Total Weight			30.1	33.2	38.3	41.6	46.8	50.3	54.9	30.1	33.2	38.3	41.5	46.8	50.3	54.9
最大輪壓 Max.Wheel Pressure				26.3	27.8	28.9	30.1	31.6	32.7	34	26.3	27.8	28.9	30.1	31.6	32.7	34
電磁盤 Magnet	型號Model			MW₁-16				MW₁-45			MW₁-6			MW₁-16
	吸重Pulling weight		kg	16000				26450			4540			3330
	自重Dead weight			1670				5550			460			1670
	直徑Diameter		mm	1180				1650			776			1180
薦用鋼軌 Steel track				QU70 □90×90
電源 Power Supply				三相交流3-PhaseA.C.50Hz 380V

注：以上技術參數僅供參考，以起重機實體為標準。
