5噸單梁起重機技術參數5噸電動單梁起重機外形尺寸
時間：2024-01-18來源：起重機廠家瀏覽次數：1
5噸單梁起重機是客戶詢價比較多的一種單梁起重機，也稱為行車、行吊。使用電動葫蘆作為起升機構，小編為大家介紹下5噸電動單梁起重機的主要技術參數：

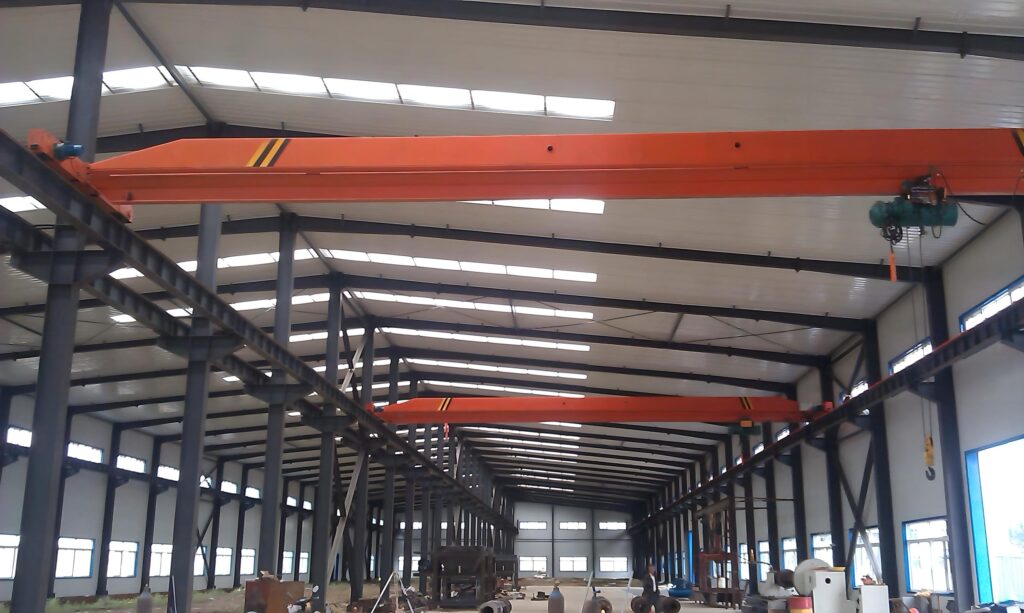

電動單梁起重機圖片

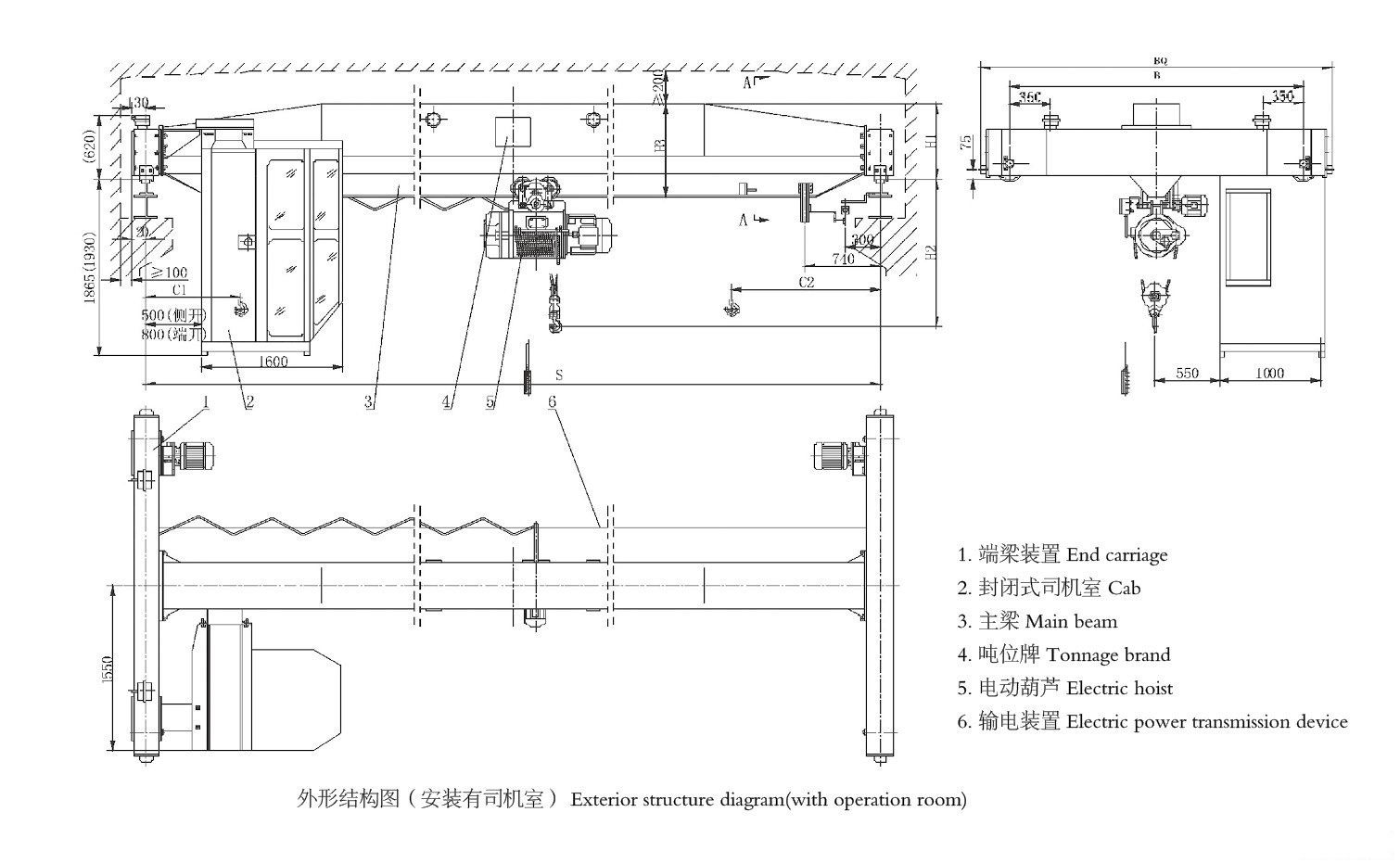

5噸單梁起重機結構圖：
5噸單梁起重機主要參數：
| 起重量 | t | 5 | |||||||||||||||||||||||||||
| 操縱形式 | 地面操縱 | 操作室操縱 | |||||||||||||||||||||||||||
| 運行機構 |
運動 速度 |
m/min | 20 | 30 | 45 | 45 | 60 | 75 | |||||||||||||||||||||
| 減速比 | 58．78 | 39．38 | 26．36 | 26．36 | 19．37 | 15．61 | |||||||||||||||||||||||
| 電機型號 | ZDY21-4 | ZDR12-4 | |||||||||||||||||||||||||||
| 功率 | KW | 2*0.8 | 2*1.5 | ||||||||||||||||||||||||||
| 轉速 | r/min | 1380 | |||||||||||||||||||||||||||
| 起升機構 | 電動葫蘆型號 | CDI型 | MDI型 | ||||||||||||||||||||||||||
| 起升速度 | m/min | 8 | 8/0.8 | ||||||||||||||||||||||||||
| 運行長度 | m | 6、9、12、18、24、30 | |||||||||||||||||||||||||||
| 運行速度 | m/min | 20，30 | |||||||||||||||||||||||||||
| 電機型號 | 錐形鼠籠形 | ||||||||||||||||||||||||||||
| 工作制度 | A3-A5 | ||||||||||||||||||||||||||||
| 電源 | 三相50HZ 380V | ||||||||||||||||||||||||||||
| 車輪直徑 | mm | 220 | 270 | ||||||||||||||||||||||||||
| 常用軌道 | kg/m | 28，24 | |||||||||||||||||||||||||||
| 跨度S | m | 7.5-11 | 11．5-12 | 12．5-14 | 12．5-17 | 19.5 | 22.5 | ||||||||||||||||||||||
| 總重 | 地操 | t | 2．14-2．51 | 2．95-3．02 | 3．12-3．14 | 3．69-4．12 | 4．57 | 5．65 | |||||||||||||||||||||
| 室操 | 2.54-2.91 | 3.35-3.42 | 3.53-3.74 | 4.09-4.52 | 4.97 | 6.05 | |||||||||||||||||||||||
| 輪壓 | 地操 | t | 3.28-3.37 | 3.48-3.50 | 3.53-3.59 | 3.68-3.78 | 3.95 | 4.2 | |||||||||||||||||||||
| 室操 | 3.58-3.67 | 3.78-3.80 | 3.83-3.89 | 3.98-4.08 | .4.23 | 4.5 | |||||||||||||||||||||||
| 基本尺寸 | H1 | mm | 200 | 800 | 900 | 1000 | 1100 | ||||||||||||||||||||||
| H2 | 2500 | 3000 | 3500 | ||||||||||||||||||||||||||
| K | 2000 | 2500 | 3000 | ||||||||||||||||||||||||||
| L1 | 841.5 | ||||||||||||||||||||||||||||
| L2 | 1310 | ||||||||||||||||||||||||||||
| h | 1227 | 1247 | 1262 | 1287 | 1332 | ||||||||||||||||||||||||
| H1 | 580 | 660 | 785 | 820 | 875 | ||||||||||||||||||||||||
