5t歐式單梁起重機技術參數表

時間：2020-03-10 來源：歐式起重機廠家 瀏覽次數：1777

5噸歐式單梁起重機技術參數表！5噸歐式單梁起重機技術參數表主要介紹：起重量5噸、跨度8.5m-31.5m的整機自重（總重質量）、型號、小車自重、最大輪壓、最小輪壓、5噸歐式單梁起重機功率、起升電機kW、5噸歐式單梁起重機推薦軌道、起升速度、5噸歐式單梁起重機大小車速度、大小車電機kW、主要尺寸、軌頂?shù)綇S房頂、軌頂高度、車間頂高度、緩沖塊高度、安全空間、起升高度、吊鉤左極限、吊鉤右極限、梁底高度、左墻側距離、右墻側距離、小車軌距、大車寬度、大車基距等歐式起重機參數。

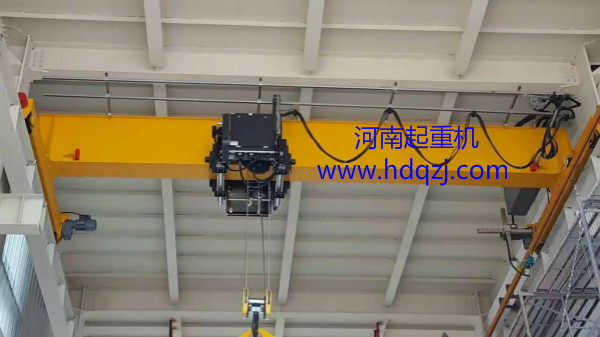

5噸歐式單梁起重機圖片

5噸歐式單梁起重機技術參數表：

歐式單梁起重機跨度(LK)	m	8.5米	17.5米	19.5米	20.5米	21.5米	22.5米	26.5米	31.5米
歐式單梁起重機整機總重	t	1.58噸	2.13噸	2.85噸	3.73噸	4.54噸	5.88噸	6.81噸	8.9噸
歐式單梁起重機小車自重	t	0.35噸	0.35噸	0.35噸	0.35噸	0.35噸	0.33噸	0.33噸	0.33噸
歐式單梁起重機最大輪壓	kN	27.1kN	29.4kN	32kN	34.4kN	36.6kN	39.8kN	42.3kN	47.6kN
歐式單梁起重機最小輪壓	kN	5.7kN	6.1kN	7.2kN	9.2kN	10.9kN	14.2kN	16.3kN	21.2kN
歐式單梁起重機推薦軌道		P22	P22	P22	P22	P22	P22	P22	P22
歐式單梁起重機起升速度	m/min	5/0.83	5/0.83	5/0.83	5/0.83	5/0.83	5/0.83	5/0.83	5/0.83
歐式單梁起重機小車速度	m/min	0 - 20	0 - 20	0 - 20	0 - 20	0 - 20	0 - 20	0 - 20	0 - 20
歐式單梁起重機大車速度	m/min	0 - 32	0 - 32	0 - 32	0 - 32	0 - 32	0 - 32	0 - 32	0 - 32
歐式單梁起重機起升電機	kW	4.5/0.7	4.5/0.7	4.5/0.7	4.5/0.7	4.5/0.7	4.5/0.7	4.5/0.7	4.5/0.7
歐式單梁起重機小車電機	kW	0.45kW	0.45kW	0.45kW	0.45kW	0.45kW	0.45kW	0.45kW	0.45kW
歐式單梁起重機大車電機	kW	0.3kW	0.3kW	0.3kW	0.3kW	0.45kW	0.47kW	0.48kW	0.65kW
歐式單梁起重機整機功率	kW	5.5kW	5.5kW	5.5kW	5.5kW	5.8kW	5.9kW	5.9kW	6.2kW
歐式單梁起重機主要尺寸	mm	7.5mm	10.5mm	13.5mm	16.5mm	19.5mm	22.5mm	25.5mm	28.5mm
歐式單梁起重機軌頂?shù)綇S房頂	amm	556	699	739	765	822	872	920	1026
歐式單梁起重機軌頂高度	bmm	9000	9000	9000	9000	9000	9000	9000	9000
歐式單梁起重機車間頂高度	cmm	9556	9699	9739	9765	9822	9872	9920	10026
歐式單梁起重機緩沖塊高度	dmm	100mm	100mm	100mm	100mm	100mm	150mm	150mm	150mm
歐式單梁起重機起升高度	Hmm	8450	8520	8540	8460	8390	8250	8180	8240
歐式單梁起重機吊鉤左極限	h1	1.0m	1.1m	1.0m	1.2m	1.2m	1.4m	1.5m	1.6m
歐式單梁起重機吊鉤右極限	h2	890mm	930mm	900mm	990mm	1060mm	1270mm	1340mm	1380mm
歐式單梁起重機右墻側距離	dR	206mm	208mm	208mm	208mm	208mm	232mm	232mm	246mm
歐式單梁起重機左墻側距離	dL	206mm	208mm	208mm	208mm	208mm	232mm	232mm	246mm
歐式單梁起重機梁底高度	fmm	8850	8913	8943	8852	8782	8714	8642	8748
歐式單梁起重機大車寬度	l	2.5m	2.6m	2.6m	3.0m	3.5m	4.3m	4.3m	5.1m
歐式單梁起重機大車基距	wb	2.2m	2.2m	2.2m	2.7m	3.1m	3.8m	3.8m	4.5m
