5噸電動葫蘆雙梁起重機參數LH型5噸葫蘆雙橋式起重機尺寸

時間：2024-01-18 來源：起重機廠家 瀏覽次數：1

5噸電動葫蘆雙梁起重機介紹

5噸LH型電動葫蘆雙梁橋式起重機（以下簡稱5噸起重機）是按標準JB/T3695-1994設計制造的，LH型5噸電動葫蘆雙梁起重機與CDI、MDI等形式的5噸電動葫蘆配套使用，成為一種有軌運行的輕小型起重機，其適用起重量為5噸，適用跨度為7.5-35米，工作級別A3~A4,工作環境溫度在-25℃ ~ +40℃范圍內。

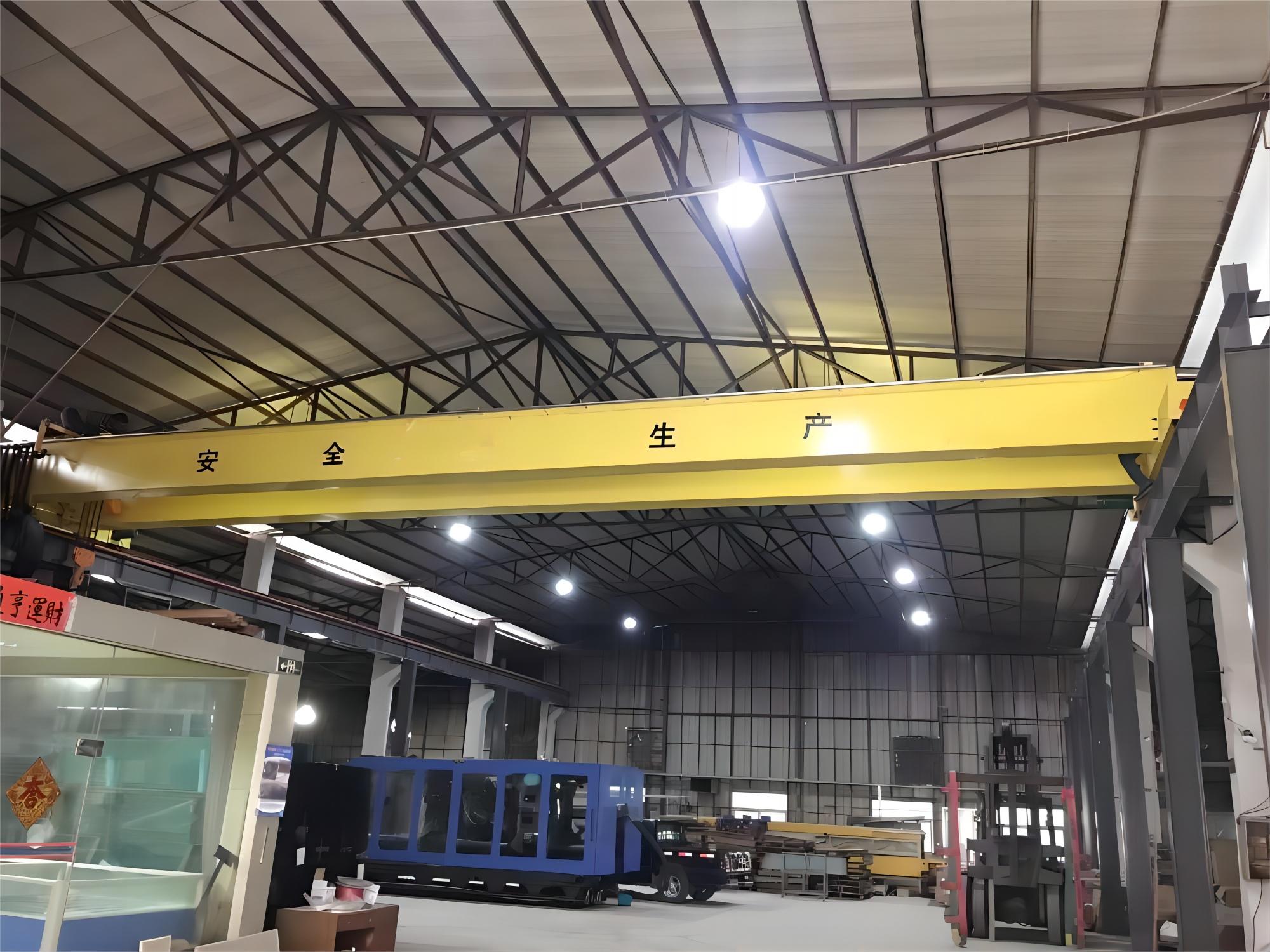

5噸電動葫蘆雙梁起重機圖片

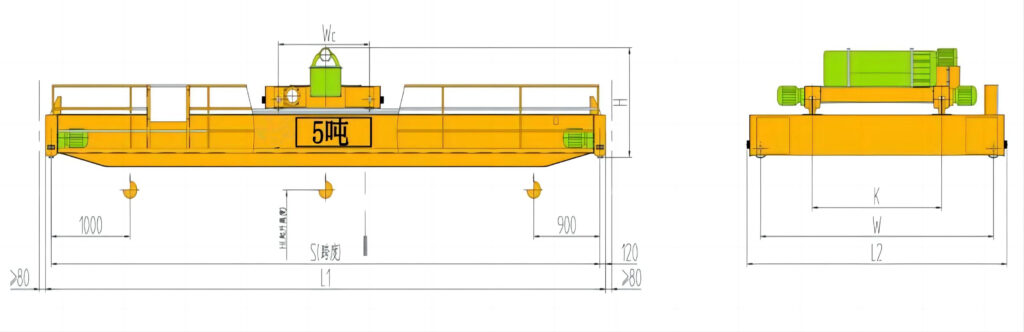

5噸電動葫蘆雙梁起重機結構圖

5噸電動葫蘆雙梁起重機技術參數

名稱				型號單位	LH型5噸葫蘆雙梁橋式起重機 (5噸起重機、5噸天車、5噸行車、5噸行吊)
起重量Q				t	5噸起重機
操縱型式					地面操縱，操縱室操縱
大車	運行速度V			m/min	20			30						45
	電動機		型號		ZDY121–4
			功率	kw	2×0.8
			轉速	轉/分	1380
起升	電動葫蘆			型號	CD1 MD1
	起升高度			m	6、9、12
	起升速度V1			m/min	8 8/0.8
小車	運行速度V2			m/min	20 30
工作類型					A3~A5
電源					3相 50HZ 380V
車輪直徑(大車/小車)				mm	φ270 /φ200
薦用鋼軌				型號	P22，P24，P30
跨度S				m	10.5	13.5	16.5		19.5		22.5	25.5			28.5	31.5
最大輪壓Rmax				KN	32	45	49		52		58	63			69	73
總重W				KG	4372	5311	6965		8506		10547	13012			14895	16770
基本尺寸		K		mm	1100	1100	1100		1100		1200	1200			1200	1200
		W		mm	2500	2500	2600		2800		3000	3500			3500	3800
		L2		mm	3000	3000	3100		3300		3500	4000			4000	4300
		L1		mm	10740	13740	16740		19740		22740	25740			28740	31740
		WC		mm	970
		H		mm	1150					1215			1265
