3噸電動葫蘆雙梁起重機參數LH型3噸葫蘆雙橋式起重機尺寸

時間：2024-01-18 來源：起重機廠家 瀏覽次數：1

3噸電動葫蘆雙梁起重機介紹

3噸LH型電動葫蘆雙梁橋式起重機（以下簡稱3噸起重機）是按標準JB/T3695-1994設計制造的，LH型3噸電動葫蘆雙梁起重機與CDI、MDI等形式的5噸電動葫蘆配套使用，成為一種有軌運行的輕小型起重機，其適用起重量為3噸，適用跨度為7.5-35米，工作級別A3~A4,工作環境溫度在-25℃ ~ +40℃范圍內。

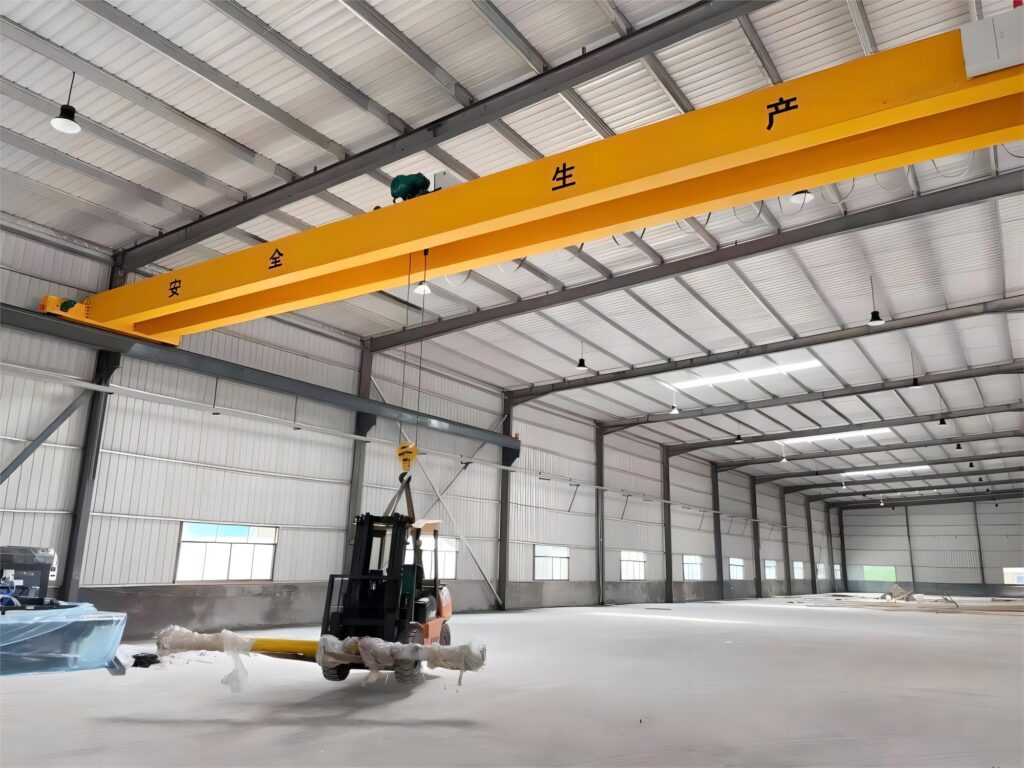

3噸電動葫蘆雙梁起重機圖片

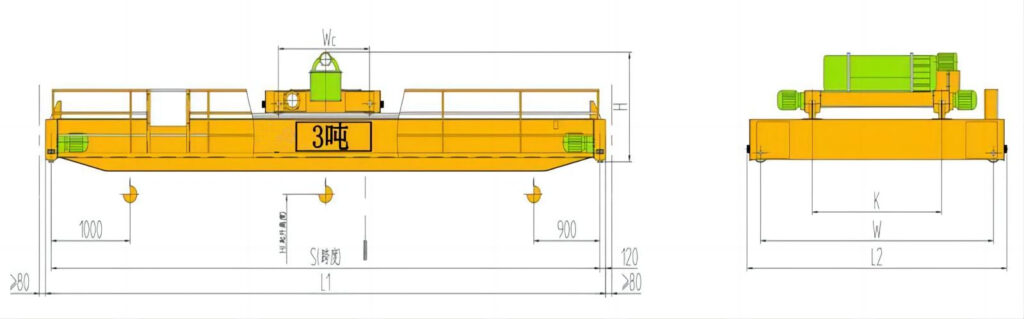

3噸電動葫蘆雙梁起重機結構圖

3噸電動葫蘆雙梁起重機技術參數

名稱				型號單位	LH型3噸葫蘆雙梁橋式起重機 (3t天車、3t行車、3t行吊) LH型3噸葫蘆橋式起重機，LH型3噸葫蘆雙梁起重機
起重量Q				t	3
操縱型式					地面操縱，操縱室操縱
大車	運行速度V			m/min	20			30			45
	電動機		型號		ZDY121–4
			功率	kw	2×0.8
			轉速	轉/分	1380
起升	電動葫蘆			型號	CD1 MD1
	起升高度			m	6、9、12
	起升速度V1			m/min	8 8/0.8
小車	運行速度V2			m/min	20 30
工作類型					A3~A5
電源					3相 50HZ 380V
車輪直徑(大車/小車)				mm	φ270 /φ160
薦用鋼軌				型號	P18，P22，P24
跨度S				m	10.5	13.5	16.5		19.5	22.5	25.5	28.5	31.5
最大輪壓Rmax				KN	27	29	33		35	38	45	49	58
總重W				KG	3732	4599	5601		6968	8844	10877	12662	15275
基本尺寸		K		mm	900	900	900		900	900	1000	1000	1000
		W		mm	2300	2300	2400		2600	2800	3000	3500	3500
		L2		mm	2800	2800	2900		3100	3300	3500	4000	4000
		L1		mm	10740	13740	16740		19740	22740	25740	28740	31740
		WC		mm	970
		H		mm	1040
